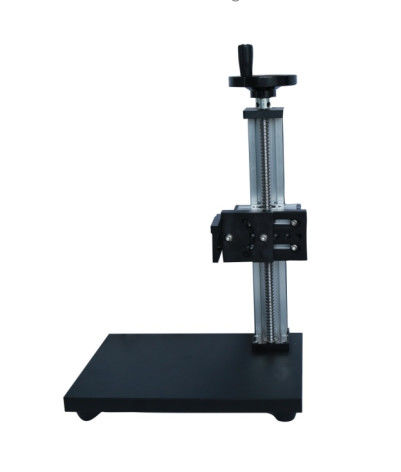

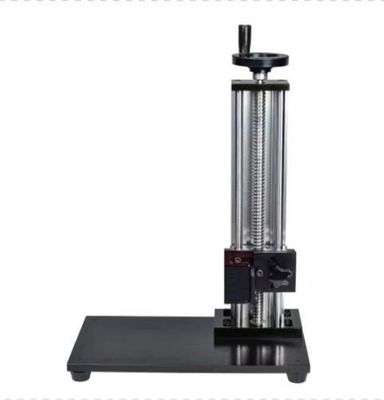

Platforma do badania chropowatości (żeliwo) JH-200

1. Przegląd:

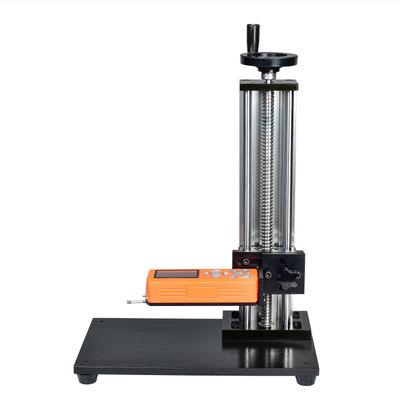

Platforma miernika chropowatości jest jednym z głównych akcesoriów przenośnego przyrządu do pomiaru chropowatości.Nadaje się do różnych domowych ręcznych mierników chropowatości TR200, TR210, NDT150 itp. i zapewnia precyzyjną platformę pomiarową i system podnoszenia kolumny, który można łatwo dostosować Regulacja przyrządu znacznie zmniejszy trudność obsługi przyrząd, zwłaszcza przy pomiarze części o wysokiej precyzji, efekt będzie bardziej oczywisty.Ten produkt jest również odpowiedni dla użytkowników, którzy używają przyrządów do pomiaru chropowatości innych producentów (w tym producentów zagranicznych), ale należy dostosować specjalną część łączącą.Oczywiście nie wyklucza się specjalnych użytkowników do innych celów.W przypadku specjalnych czujników ten zestaw akcesoriów musi być używany do wykonywania złożonych i precyzyjnych regulacji.

2. Nazwy każdej części:

Rysunek 1 Nazwa każdego komponentu

3. Rozmiar płyty przyłączeniowej:

Rysunek 2

4. Konserwacja:

1. Częste czyszczenie i zapobieganie rdzewieniu;

2. Nie przesuwaj karetki na siłę na boki;

3. Podczas przemieszczania nie przesuwaj kolumny bezpośrednio, ale przesuwaj platformę, aby zapobiec poluzowaniu kolumny i błędom pozycjonowania.

5.Parametry techniczne:

1. Wysokość podnoszenia: 200 ± 1 mm;

2. Błąd zwrotu: nie więcej niż 1/6 obrotu pokrętła;

3. Rozmiar platformy pomiarowej: 260mm×180mm×20mm.

Cechy: różnica skoku podnoszenia i powrotu kolumny jest bardzo mała, podnoszenie kolumny jest lekkie i elastyczne, dokładność pozycjonowania jest dokładna i niezawodna

6.Standardowa konfiguracja:

Uwagi: Można zapewnić różne wymagania dotyczące dostosowania do różnych typów przyrządów do pomiaru chropowatości różnych producentów.
