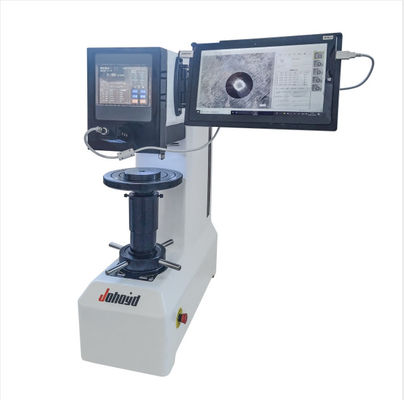

Wizualny tester twardości Brinella z ekranem dotykowym 3000kgf 1000kgf

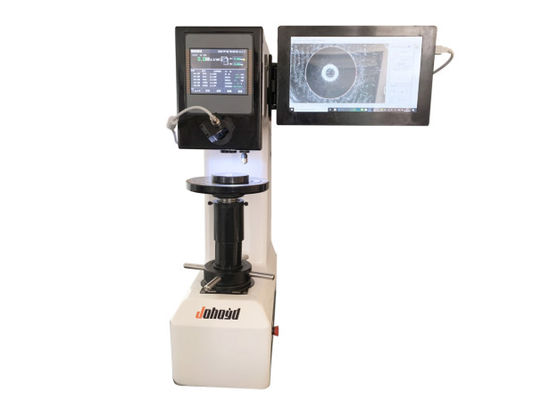

Wizualny ekran dotykowy Cyfrowy tester twardości Brinella PCHBST-3000

1. Integracja z tabletem przemysłowym, obsługa rozszerzenia USB

2. Wizualne wyświetlanie wgniecenia i automatycznego pomiaru twardości

3. Automatycznie generuj raport WORD, aby spełnić potrzeby personelu testowego

PCHBST-3000 z ekranem dotykowym cyfrowym twardościomierzem Brinella, wystarczy obsługiwać tablet dotykowy, łatwy do pomiaru!A wszystkie parametry wymagane do testu można wybierać, modyfikować i analizować bezpośrednio na komputerze.Łącząc system pomiaru i akwizycji CCD, może wyświetlać wyraźną dynamikę obrazu wgłębienia na komputerze w czasie rzeczywistym, a także może bezpośrednio blokować wcięcie, aby automatycznie mierzyć wartość twardości, automatycznie zapisywać dane testowe i generować raport.Operacja jest bardzo prosta i szybka, eliminując ludzkie błędy pomiarowe.Stosując tablet jako platformę, można rozszerzyć więcej funkcji aplikacji przez Internet, a także podłączyć urządzenia, takie jak zewnętrzne monitory i drukarki.

System oprogramowania maszyny twardościomierza przyjmuje inteligentne programowanie komputerowe, wykorzystuje technologię czujników fotoelektrycznych i niezależnie wybiera warunki testowe.Metodę testu, górny i dolny zakres graniczny można wyświetlić na 5,6-calowym dotykowym wielofunkcyjnym ekranie wyświetlacza, a długość wcięcia, wartość twardości i wartość konwersji można zmierzyć, siłę testową, czas zatrzymania, liczbę pomiarów i można wprowadzić rok, miesiąc, data, wyniki testów i przetwarzanie danych itp., a także może wyprowadzać dane pomiarowe przez wbudowaną drukarkę lub połączyć się z komputerem przez interfejs danych.Układ optyczny przyjmuje pomiar optyczny LED o dużym powiększeniu, klarowność obrazu jest wysoka, jasność jest regulowana, a długotrwała praca nie jest odpowiednia do zmęczenia.System sprzętowy wykorzystuje zaawansowaną technologię ładowania czujników elektronicznych.Poprzez system sterowania w pętli zamkniętej, procesor steruje czujnikiem w celu zbierania sygnałów.Silnik krokowy automatycznie ładuje i rozładowuje siłę testową i może automatycznie kompensować siłę testową, aby zapewnić dokładniejsze wartości siły i lepsze wskazania.Stabilizuj.Jednocześnie jest wyposażony w urządzenie zatrzymania awaryjnego, które spełnia unijne normy bezpieczeństwa CE.Dzięki humanizowanej funkcjonalności, bardziej niezawodnej stabilności i bezpieczeństwu.

Funkcje i cechy automatycznego systemu pomiarowego:

                                                 interfejs oprogramowania

1. Cel: używany do pomiaru wgniecenia twardości Brinella

2. Zakres siły testowej: 62,5, 100, 125, 187,5, 250, 500, 750, 1000, 1500, 3000kgf

3. Dokładność pomiaru wcięcia: ± 0,5%

4. Spełnij normę ASTM E10, aby automatycznie zmierzyć wcięcie i obliczyć wartość twardości Brinella;

5. Niemiecka norma przemysłowa DIN1605 automatycznie mierzy wgłębienie próbki testowej i wgłębienie standardowego bloku oraz oblicza wartość twardości Brinella młotka HB2;

6. Pomiar automatyczny: automatycznie lub ręcznie uchwyć wgłębienie i zmierz średnicę wcięcia i oblicz odpowiednią wartość twardości Brinella;

7. Konwersja wartości twardości i skuteczna weryfikacja: System może przekonwertować zmierzoną wartość twardości Brinella HB na inne wartości twardości, takie jak HV, HR itp.;

8. Statystyka danych: System automatycznie oblicza i zapisuje średnią i wariancję statystyki zmierzonej twardości;

9. Przekroczenie standardowego alarmu: automatycznie wskazuje nienormalną wartość i automatycznie alarmuje, gdy twardość przekroczy określoną wartość;

10. Raport z testu: raport w formacie WORD lub EXCEL jest generowany automatycznie, a szablon raportu można dostosować;

11. Przechowywanie danych: przechowywane są dane pomiarowe, w tym obrazy wcięć i inne użyteczne dokumenty;

12. Inne funkcje: Zawiera wszystkie funkcje przetwarzania obrazu i systemu pomiarowego, w tym przechwytywanie obrazu, kalibrację, przetwarzanie obrazu, pomiar rozmiaru geometrycznego

Wolumen, etykietowanie dokumentów, zarządzanie albumami, drukowanie w ustalonym czasie itp.;

13. Łatwy w użyciu: kliknij przycisk interfejsu lub możesz automatycznie ukończyć pomiar wcięcia, jeśli chcesz ręcznie zmierzyć lub zmodyfikować wyniki, możesz bezpośrednio

Wystarczy przeciągnąć ramkę pomiarową;

14. Silne tłumienie szumów: zaawansowana i niezawodna technologia rozpoznawania obrazu może obsługiwać rozpoznawanie wgnieceń na powierzchni złożonych próbek.Dwa automatyczne tryby pomiaru pochodzą z

Uzasadnienie sytuacji ekstremalnych;

Raport dotyczący oprogramowania:

Główne funkcje i cechy twardościomierza:

1. Ta maszyna charakteryzuje się wysoką precyzją, wysoką powtarzalnością i stabilnością, prostą obsługą, wygodą i praktycznością oraz wysoką wydajnością kosztową;

2. Posiada zdolność testowania na poziomie 10 i może testować szerszy zakres;

3. Wyposażony w cyfrowy okular mikrometryczny z wyświetlaczem i dokładny system obliczania danych, wartość twardości można wyświetlić bezpośrednio za pomocą jednego dotknięcia;

4. System jest wyposażony w funkcję kalibracji, która może ręcznie dostosować instrument do kalibracji wejściowej, a także może skalibrować powiększenie okularu.

5. Regulowany zakres jasności systemu optycznego: 0-100

6. Może przechowywać do 100 zestawów danych testowych

7. System operacyjny można przekonwertować między chińskim a angielskim

8. Główny interfejs może wyświetlać 5 linijek konwersji w tym samym czasie;

9. Wyposażony we wbudowaną drukarkę do wysyłania danych pomiarowych lub podłączania do komputera w celu przesyłania danych pomiarowych hosta do komputera w celu edycji i zapisania;

10. Wyposażony w wysokowydajny silnik krokowy do automatycznego ładowania i rozładowywania siły testowej, hałas generowany podczas testu jest mniejszy

11. Wykorzystując technologię czujników fotoelektrycznych i system sterowania mikrokomputerem, może automatycznie kompensować, a wyniki testu są dokładne i stabilne;

12. Automatycznie wprowadź średnicę wcięcia i bezpośrednio wyświetl wartość twardości, która może realizować podwójne wyświetlanie dowolnej jednostki twardości, unikając kłopotliwej tabeli kontrolnej;

13. Samodzielna konstrukcja pomiaru optycznego LED o dużym powiększeniu, wysoka klarowność obrazu, regulowana jasność, długotrwała praca nie nadaje się do zmęczenia;

14. Powłoka jest jednorazowo odlewana, konstrukcja jest stabilna i nie odkształca się i może pracować w stosunkowo trudnym środowisku;

15. Powierzchnia jest poddawana procesowi lakierowania samochodowego, który ma silną zdolność zarysowania i jest nadal jasny jak nowy po latach użytkowania;

Główny cel i zakres stosowania:

1. Nadaje się do testu twardościomierza materiałów metalowych o dużych ziarnach, które mogą odzwierciedlać wszechstronne działanie materiału;

2. Żeliwo, stal, metale nieżelazne, szczególnie w przypadku metali miękkich, takich jak czyste aluminium, ołów, cyna itp.

3. Może być używany do pomiaru twardości niektórych materiałów niemetalicznych, takich jak twarde tworzywa sztuczne, bakelit itp.

parametr techniczny:
