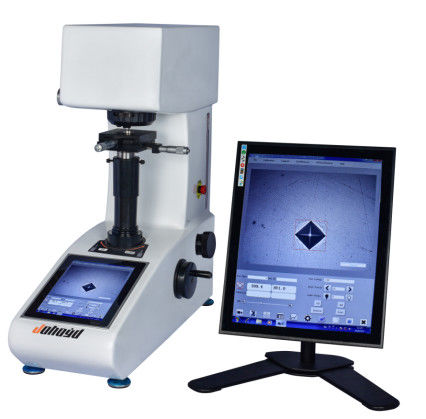

Automatyczny tester twardości Micro Vickers

Zintegrowany inteligentny wizualny tester twardości PCHVT-10Z do automatycznego pomiaru na PC

Zintegrowany inteligentny wizualny tester twardości, wystarczy obsługiwać dotykowy tablet, łatwy do pomiaru!A wszystkie parametry wymagane do testu można wybierać, modyfikować i analizować bezpośrednio na komputerze.Terminal PC jest połączony szeregowo z twardościomierzem poprzez protokół komunikacyjny w celu realizacji kontroli ruchu mechanicznego twardościomierza.Może realizować: automatyczną wieżę wielofunkcyjną, automatyczną identyfikację soczewki obiektywu i wgłębnika, automatyczne ładowanie, automatyczne zachowanie obciążenia, automatyczne rozładowywanie, jasność światła.Łącząc wbudowany system pomiaru i akwizycji CCD, może wyświetlać wyraźną dynamikę obrazu wcięcia na komputerze w czasie rzeczywistym, a także może bezpośrednio zablokować wcięcie, aby automatycznie zmierzyć wartość twardości, automatycznie zapisać dane testowe i wygenerować raport .Operacja jest bardzo prosta i szybka, eliminując ludzkie błędy pomiarowe.Zintegrowany inteligentny wizualny tester twardości, z komputerem typu tablet jako platformą, może rozszerzyć więcej funkcji aplikacji przez Internet, a także może być podłączony do zewnętrznych monitorów, drukarek i innego sprzętu.Śruba podnosząca z bocznym wahaniem przyjmuje konstrukcję przekładni ślimakowej, a przekładnia jest stabilna.

1. Integracja z tabletem przemysłowym, rozszerzenie USB

2. Wyposażony w najnowszy system operacyjny Windows, procesor I7

3. Wbudowany system automatycznego pomiaru obrazu CCD

4. Wizualne wyświetlanie wgniecenia i automatycznego pomiaru twardości

5. Automatycznie rejestruj dane pomiarowe, generuj krzywą twardości-głębokości i zapisuj ją jako plik WORD

Maszyna wyposażona jest w system automatycznego sterowania pomiarami Vickersa: może przeprowadzać kolejne eksperymenty z każdym obciążeniem i każdym odczytem wgłębienia.Wygodna kamera ccd służy do obserwacji i pomiaru wgłębienia bezpośrednio na wyświetlaczu, co zapewnia wysoką dokładność pomiaru i pozwala uniknąć ręcznych błędów pomiarowych.W celu ustawienia warunków testowych, wyniki wyświetlania itp. mogą być obsługiwane i wyświetlane wyraźnie i szybko.Dzięki oprogramowaniu sterującemu pomiarem można go łatwo obsługiwać na wbudowanym komputerze, aby zrealizować pomiar jednopunktowy.Pomiar wielopunktowy może być mierzony losowo, statystyczne dane pomiarowe i odległość między dwoma lub wielopunktowymi punktami pomiarowymi może być dowolnie ustawiona dla pomiaru głębokości przesiąkania wzdłuż X lub Y Pomiar dwukierunkowy, statystyczne dane pomiarowe, automatyczne obliczanie hartowania głębokość warstwy zgodnie z wartością oceny wprowadzoną przez użytkownika.Obliczenia statystyczne, konwersja, ocena krzywej wyświetlania itp. Długość mierzonej części można zapisać i wydrukować.

Funkcje oprogramowania:

1. Sterowanie testerem twardości: System zapewnia komunikację szeregową w celu sterowania działaniem testera twardości, na przykład obracaniem soczewki obiektywu, ładowaniem, ustawianiem czasu trzymania, regulacją jasności światła i regulacją sprzężenia zwrotnego siły testowej;

2. Pomiar automatyczny: system automatycznie mierzy wgłębienie i automatycznie rysuje krzywą utwardzania, aktualizuje wyniki statystyczne itp.;

3. Pomiar ręczny: System zapewnia pomiar ręczny, w tym pomiar czteropunktowy i pomiar po przekątnej;

4. Konwersja, korekta i skuteczna weryfikacja wartości twardości: System może jednocześnie konwertować zmierzoną wartość twardości mikro Vickersa na inne skale twardości, takie jak HB, HR itp.;może korygować zmierzoną wartość sferycznej cylindrycznej próbki;Skuteczna weryfikacja zmierzonej wartości próbki;

5. Statystyka danych: automatycznie oblicza średnią wartość, wariancję, Cp, Cpk i inne wartości statystyczne mierzonej twardości i opcjonalnie może je zapisać automatycznie;

6. Przechowywanie danych: pojedyncze dane pomiarowe i obrazy można zapisać w pliku w celu późniejszego przywołania i można je automatycznie zapisać;

7. Raport z testu: Automatycznie generuj raport dokumentu WORD lub EXCEL;użytkownicy mogą dostosować format raportu;standardowy format zawiera każdą pojedynczą wartość pomiaru twardości, wartość statystyczną, obraz wgłębienia, krzywą utwardzania itp.;

8. Twardość Knoopa: można ustawić na pomiar twardości Knoopa;

9. Odporność na pękanie: można ustawić na pomiar odporności na pękanie przez wgniecenie;

10. Inne funkcje: wszystkie funkcje systemu przetwarzania i pomiaru obrazu mikroskopowego, w tym rejestrowanie obrazu, kalibracja, przetwarzanie obrazu, pomiary geometryczne, etykietowanie dokumentów, zarządzanie albumami, drukowanie w stałym powiększeniu itp.;

Główne funkcje i cechy maszyny:

1. Układ optyczny zaprojektowany przez starszych inżynierów optycznych ma nie tylko wyraźne obrazy, ale może być również używany jako prosty mikroskop, z regulowaną jasnością, wygodnym widzeniem i niełatwy do zmęczenia po długotrwałej pracy;

2. Wbudowany komputer może wizualnie wyświetlać wartość twardości, konwertować twardość, metodę badania, siłę testową, jasność, czas trzymania, czasy pomiaru, dane statystyczne, górny i dolny zakres pomiarowy, czas testu i inne procedury testowe są intuicyjne i jasne;

3. Regulowany zakres jasności systemu optycznego: 0-100;

4. Nieograniczone przechowywanie danych raportu z badań;

5. Jednostkę siły testowej można wybrać ręcznie do wzajemnej konwersji, jednostka konwersji to: (Kgf, N)

6. Jednoczesne wyświetlanie: wartość maksymalna, wartość minimalna, wartość średnia, błąd maksymalny itp.

7. Skalę można przekonwertować i można ją przełączać: norma krajowa, norma amerykańska i norma międzynarodowa, w sumie można przekonwertować 18 skal pomiarowych: HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK, HR15N , HR30N, HR45N, HR15T, HR30T, HR45T, HV, HK, HBW;

8. Obie soczewki obiektywowe mogą bezpośrednio mierzyć twardość,

9. Górny i dolny zakres pomiarowy można ustawić i wyświetlić na głównym interfejsie pomiarowym;

10. Skalę pomiarową można przeliczyć na twardość HK Knoopa;

11. System operacyjny można przekonwertować między chińskim a angielskim;

12. Wbudowany system pomiarowy może automatycznie mierzyć wartość twardości;

13. Odlewana aluminiowa powłoka ma stabilną i nieodkształconą strukturę po uformowaniu, czysta biała farba samochodowa ma wysoką jakość, silną odporność na zarysowania i jest nadal jasna jak nowa po wielu latach użytkowania;

14. Nasza firma ma zdolność samodzielnego projektowania, produkcji i przetwarzania.Nasze maszyny zapewniają wymianę części i usługi aktualizacji konserwacji przez całe życie;

Główny cel i zakres zastosowania:

1. Stal, metale nieżelazne, folia metalowa, węglik spiekany, blacha, mikrostruktura

2. Warstwa nawęglania, azotowania i odwęglania, warstwa utwardzania powierzchni, warstwa galwaniczna, powłoka

3. Szkło, wafle,
